Схемы автоматики для ворот

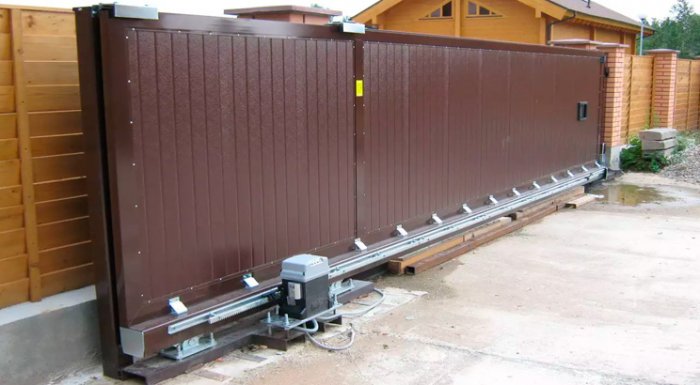

Для того чтобы открытие ворот стало секундным делом современные люди используют автоматику для гаражных ворот с установкой электропривода.  Данная функция позволит сделать процесс открытия  и закрытия с пульта, что очень удобно. Наша компания занимается реализацией многих моделей и представляет различные схемы автоматики для ворот от ведущих производителей всего мира на нашем сайте.

В большинстве случаев люди предпочитают приобретать распашные ворота с электроприводом.

Схема электропроводки таких электрических ворот   выглядит следующим образом

Все провода ведут к блоку для управления. Открытые концы желательно оставлять на длину 1-1,5м. Сам блок лучше всего располагать с той стороны, где вам будет легче подвести требуемый кабель для питания на 220 вольт. Провода следует заводить с гофрой в короб обязательно снизу. Это нужно для того чтобы в него не попала вода.

Провод для питания электропроводов

Каждый привод должен иметь трехжильный кабель, которому следует выходить на такой высоте, чтоб она была немного меньше высоты, где установлены приводы. Сам кабель должен обладать гибкостью и быть многожильным.  Провод,  отвечающий за двигатель, идет к блоку со стороны привода в пластиковой гофре, которую необходимо в некоторых местах закрепить к столбу используя специальные крепежи. Привод, установленный на столбе подальше от блока также должен иметь трехжильный кабель. Данный провод идет под проемом.

После этого требуется произвести разводку кабелей для фотоэлементов.  Как правило,  именно данный этап создает затруднения. Изучив самостоятельно  схемы автоматики для ворот, сразу же возникает  первый вопрос,  где следует устанавливать фотоэлементы.

Монтаж фотоэлементов

Для начала требуется забетонировать все стойки и провести всю имеющуюся проводку к блоку. Контакты, отвечающие за управление фотоэлементов нужно установить в клемму GDN и клемму STOP с последующим удалением перемычки, стоящей там.

Фотоэлемент расположенный ближе к блоку требует наличия четырехжильного провода включающего в себя:

• 2 жилы управляющие контактами;
• 2 жилы необходимые для питания;

Чтобы заказать автоматику для ворот позвоните по телефону

+7 (938) 5-100-110 или выберите в нашем каталоге

Фотоэлемент, расположенный на столбе, который идет дальше от привода нуждается в двухжильном кабеле. Провод данного фотоэлемента также расположен под проемом.
